Pierścienie, Podkładki zabezpieczające

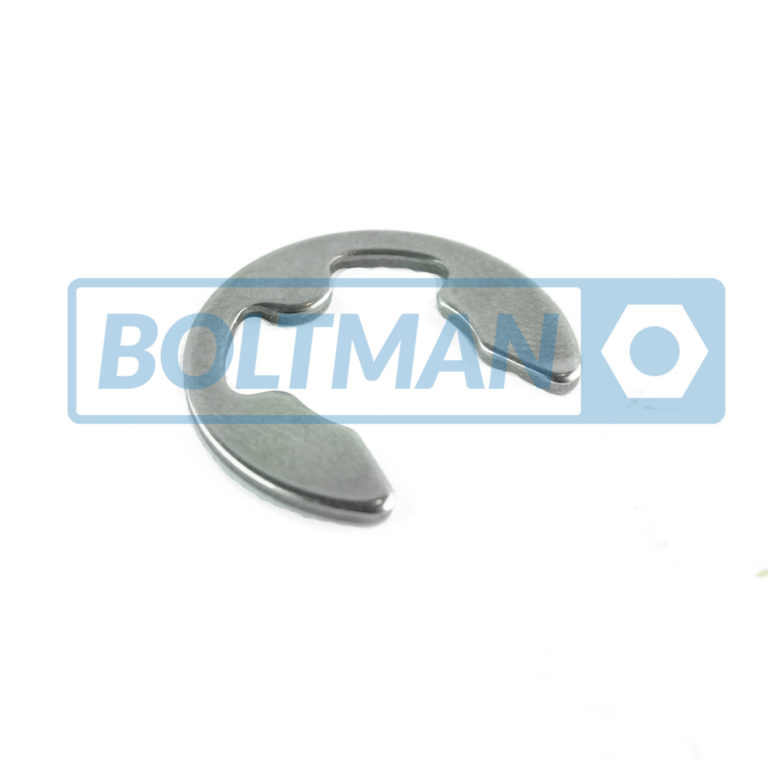

Płytki osadcze sprężynujące zewnętrzne DIN 6799 / PN 85112

Materiał i klasa:
Stal sprężynowa, fosfat
Stal nierdzewna A2

Opis

śred.	1,2	1,5	1,9	2,3	3,2	4	5	6
d3	3,25	4,25	4,8	6,3	7,3	9,3	11,3	12,3
s	0,3	0,4	0,5	0,6	0,6	0,7	0,7	0,7
zakres	1,4-2	2,2-5	2,5-3	3-4	4-5	5-7	6-8	7-9
m	0,34	0,44	0,54	0,64	0,64	0,74	0,74	0,74
n	0,6	0,8	1	1	1	1,2	1,2	1,2

śred.	7	8	9	10	12	15	19	24
d3	14,3	16,3	18,3	20,4	23,4	29,4	37,6	44,6
s	0,9	1	1,1	1,2	1,3	1,5	1,75	2
zakres	8-11	9-12	10-14	11-15	13-18	16-24	20 – 31	25-38
m	0,94	1,05	1,15	1,25	1,35	1,55	1,8	2,05
n	1,5	1,8	2	2	2,5	3	3,5	4

Kategorie: Pierścienie, Podkładki zabezpieczające Tagi: din 6799, din6799, osadcza, osadcze, płytka, płytka osadcza, płytki, płytki osadcze, sprężynująca zewnętrzna, sprężynujące zewnętrzne
